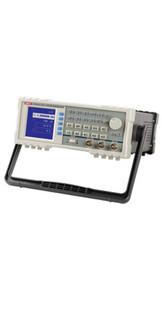

技术指标              UTG9005B   （原UT9005B）

基本功能

量程

上限频率

5MHz

双通道输出特性

通道A :幅度（至开路）2mVρρ～20Vρρ,(至50Ω)1mVρρ～10Vρρ。输出阻抗50Ω，调节细度5%,正弦平坦度5%,直流偏置-100%～100%峰值。

通道B :机内波形，幅度（至开路）200mVρρ～20Vρρ，输出阻抗：600Ω，频率范围：0.1Hz～20kHz。

频率特性

正弦波:1μHz～仪器上限频率,方波:1μHz～5MHz,其它波形:1μHz～1MHz,最高分辨率:0.1μHz或8位数字,长期稳定度:50ρρm (0°C~40°C )，短期稳定度:1ρρm (开机热稳定后),精度:0.4Hz (>100Hz)，0.1μHz (<100mHz)。

频率计

测频范围：1Hz～100MHz，输入信号：>100mV。

函数波形

基本波形：正弦，方波，三角波，升斜坡，降斜坡，随机噪声，SIN(X)/X，升指数，降指数，脉冲波，可扩展36种波形。

正弦波，谐波失真

50Ω负载, 1Vpp输出：< 20kHz -60dBc, 20kHz～1MHz -50dBc, 1MHz～10MHz -40dBc, 10MHz～20MHz -30dBc。

频率参数调制方式

线性和对数扫频、FSK、ASK、PSK、FM，内、外调频，调幅，调相等十多种调制方式。扫频：扫频范围1Hz～仪器上限频率，最小步进1Hz，扫频速率10ms～10s。FSK、PSK、ASK、BURST：脉宽、间隔10μs～100s，载波频率1Hz～仪器上限频率，相位 -360～360度，触发脉冲数量1～65535。

触发方式

扫频、FSK、PSK、ASK和BURST脉冲，可实现手动单次触发和外部电平或边沿触发。

信号特性

方波：(50Ω负载1Vρρ输出)，升降时间<15ns，过冲<5%，不对称性1%+20ns。脉冲波，三角波、斜波：线性（1kHz）<0.1%。

数字脉冲

输出端口：ASK时，同步输出口，电平TTL，脉宽tw：10μs< tw <100s，间隔ts：10μs< ts <100s。

内调幅

调制/载波:机内波形(方波除外)，载波频率为1μHz～仪器上限频率，调制频率100mHz～20kHz，调制频率稳定度50ρρm，调幅深度0%～100%。

外调幅

输入电阻1kΩ，调幅深度受控于本机输出幅度和外调制信号幅度。

内调频

调制/载波为机内波形，载波频率及频率偏移范围为1Hz～仪器上限频率，调制频率100mHz～10kHz，调制频率稳定度50ρρm。

内调相

载波波形有正弦和方波,载波频率为1Hz～仪器上限频率,调制波形为机内波形,调制频率100mHz～10kHz,调制频率稳定度50ρρm,最大相位偏移360度。

接口

标准配置：RS-232，选配：USB和GPIB。

占空比

0.1%～99.9% (<10kHz)，1%～99% (<100kHz)，3%～97% (<1MHz)。

设计特点

全数字化设计，所有参数软件校准，人性化菜单操作方式。

一般特征

LCD尺寸

62×62 mm

机身颜色

象牙白+灰色

机身重量

约2.5kg

机身尺寸

320(深)×240(宽)×100(高)mm

标准配件

双Q9连接线，电源线

标准包装

彩箱，中文说明书

标准包装数量

6台

标准包装尺寸

660(长)×410(宽)×600(高)mm

标准包装毛重

约18kg
