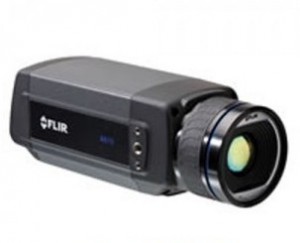

Flir A615在线式红外热像仪
产品概述
FLIR A615是一款经济实用的在线式红外热像仪，专为工业自动化、过程监控和质量控制等应用场景设计。该设备采用非制冷氧化钒（VoX）红外探测器，能够生成640×480像素的高分辨率热图像，适合需要精细温度分析和远距离检测的场景。其紧凑的外形设计和PC端控制功能使其易于集成到各类生产环境中。
核心功能特点
该设备支持GigEVision和GenICam协议，可与第三方机器视觉软件（如National Instruments IMAQ Vision、Halcon等）实现即插即用。通过内置千兆以太网接口，能以50Hz传输16位全辐射红外图像，在窗口模式下可提升至100Hz（640×240像素）或200Hz（640×120像素），满足高速工艺监测需求。热灵敏度小于50mK，能清晰捕捉细微温差。
温度测量性能
FLIR A615提供宽泛的温度测量范围，支持-20°C至+150°C、0°C至+650°C以及+300°C至+2000°C三档可选，测量精度为±2°C或读数的±2%。设备具备自动环境补偿功能，可基于输入的大气参数、光学组件透过率等数据进行实时校正，确保测量结果准确可靠。内置25°视场角的电动调焦镜头，同时提供多种可选镜头以适应不同应用场景。
典型应用场景
该产品广泛应用于汽车制造中的焊接质量检测、电子行业的PCB故障分析、食品加工过程监控以及工业设备状态监测等领域。在新能源汽车研发中，可用于动力电池热失控实验、IGBT模块温度分析等关键测试环节。其稳定的图像流传输和灵活的触发控制功能，使其成为自动化产线温度监控的有效工具。
系统集成与扩展
设备配备USB和以太网双接口，支持TCP/IP协议远程控制，数字I/O接口可实现外部设备同步触发。工作温度范围-15°C至+50°C，防护设计适应工业环境。可选配防护罩提升防尘防水性能，扩展镜头组包含微距、广角等类型，满足不同距离和视场角的检测需求。
Flir A615在线式红外热像仪
对于使用PC软件解决问题以及需要640×480像素分辨率的任何用户而言，FLIR A615热像仪所具备的特征和功能足以使之成为最理想的选择。可兼容GigE Vision(TM)和GenICam(TM)是A615热像仪的主要特征，当用户使用 IMAQ Vision和Halcon软件包时，此兼容特征可使A615热像仪实现即插即用.
主要特征：
价格经济
兼容GigE Vision
兼容GenICam
触发/ 同步/GPIO
以50 Hz传输16位640×480像素的图像、信号、线性温度和全辐射红外图像
窗口模式：以 100 Hz传输640 × 240图像或以200 Hz传输640 × 120图像
与任何支持GenICam的软件兼容，包括National Instruments IMAQ Vision和 Stemmers Common Vision Blox软件
过TCP/IP协议来进行控制和设置
典型应用：
需测温的高端红外应用
炉渣检测
食品加工
电子产品测试
电阻器测试
汽车制造
汽车工业的红外自动化应用
汽车和商用交通工具、发动机制造以及为该行业提供服务的二级承包商：
钎焊和焊接
检查层压部件的质量，如汽车仪表盘
汽车座椅加热系统
检查全真皮座椅的质量
验证车窗除霜
轮胎的摩擦控制
加热，空调制冷功能
浇注塑料或金属零件
电子设备的红外自动化应用
电子设计、PCB和零部件制造、电子设备组装：
对PCB进行测试、确认和验证
电力电子设计
在组装线上进行故障追踪
技术参数
型号 A615
成像及光学数据：
视场角/最小焦距： 25° × 19° / 0.25 m
空间分辨率(IFOV) ： 0.68 mrad
图像频率： 50 Hz (采用窗口模式，可达100/200 Hz)
热灵敏度/NETD ： < 0.05°C @ +30°C
调焦： 自动或电动(内置马达)
探测器像元间距 ： 17μm
波长范围 ： 7.5–14 μm
红外图像分辨率 ： 640 × 480
测量：
温度范围 ： –20°C~ +150°C; 0°C ~ +650°C ;+300~ +2000°C
精度 : ±2°C或读数±2%
测量分析：
大气传输校正: 自动，基于输入的距离、大气温度和相对湿度
光学传输校正: 自动，基于内部传感器
发射率校正: 变量0.01~1.0之间
反射表面温度校正: 自动，基于输入的反射温度
外部光学组件/窗口校正 自动，基于输入的光学组件/窗口透过率和温度
测量校正 整体目标参数
USB：
USB 控件与图像
USB, 标准 USB 2 HS
USB, 连接类型 USB Mini-B
USB, 通信 TCP/IP Socket，FLIR专有
USB, 红外图像流 以25 Hz传输16位640 × 480像素,线性信号、线性温度、全辐射图像
USB, 协议 TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
以太网
以太网 控件与图像
以太网，类型 千兆以太网
以太网，标准 IEEE 802.3
以太网，连接器类型 RJ-45
以太网，通信 TCP/IP Socket，FLIR专有；以及GenICam协议
以太网，红外图像流 以50Hz传输16位 640 x 480像素；以100Hz传输16位 640 x 240像素；以200Hz传输16位 640 x 120像素；线性信号、线性温度、全辐射图像；兼容GigE Vision和GenICam
以太网，协议 TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
数字输入和输出
数字输入，作用 图像标签(开始，停止，常规)，图像流控制(开/关)，输入外部设备(编程可读)
数字输入 2光隔离, 10-30 VDC
数字输出，作用 输出至外部设备(编程可设置)
数字输出 2光隔离, 10-30 VDC, 最大100mA
数字I/O，隔离电压 500 VRMS
数字I/O，工作电压 12/24 VDC, 最大200 mA
数字I/O，连接器类型 6针螺丝端子
电源系统
外部电源 12/24 VDC, 24 W最大额定值
外部电源，连接器类型 2针螺丝端子
电压 容许范围10–30 VDC
环境数据
工作温度范围 –15°C ~ +50°C
存储温度范围 –40°C ~ +70°C
湿度(工作及存储) IEC 60068-2-30/24 h 95%；相对湿度+25°C ~ +40°C
数据通信接口
接口： USB-mini、USB-A、数字视频输出
USB： •USB-A: 连接外部USB设备 • USB Mini-B:将数据发送至PC并接收来自PC的数据
视频输出： 复合视频
视频,连接类型 兼容HDMI
电源系统
电池： 锂离子电池，工作时间为2.5小时
充电系统： 在热像仪中（交流适配器或12V车载充电器）/双座充电器
电源管理： 自动关机和休眠模式
环境数据：
工作温度范围 –15°C ~ +50°C
存储温度范围 –40°C ~ +70°C
湿度（工作及存储） IEC 60068-2-30/24 h 95%，相对湿度+25°C ~ +40°C / 2循环
EMC EN 61000-6-2:2001 (抗干扰)；EN 61000-6-3:2001 (抗辐射)；FCC 47 CFR Part 15 Class B (抗辐射)
封装 IP 40 (IEC 60529)
抗撞击 25 g （IEC 60068-2-29）
抗震动 2 g （IEC 60068-2-6）
物理数据
重量 0.9 kg
尺寸（长x宽x高） 216× 73 × 75 mm
三脚架接口 UNC 1/4”-20 (三面)
|
