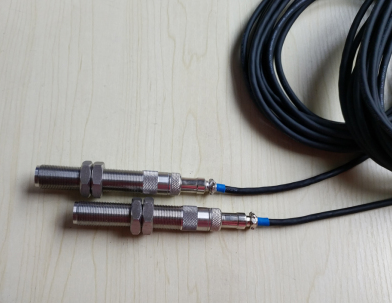

SZCB-03磁阻转速传感器风机转速探头
产品概述
SZCB-03磁阻转速传感器是一款采用电磁感应原理设计的非接触式测速装置，专为旋转机械设备的转速监测而开发。该传感器通过检测导磁体（如齿轮、叶轮等）的旋转变化，输出与转速成正比的电信号，适用于风机、汽轮机、压缩机等设备的转速测量。其核心特点是无需外接电源供电，依靠电磁感应自发产生信号，简化了安装布线流程。
工作原理与性能特点
传感器内部由磁钢、软磁衔铁和线圈组成，当导磁齿轮旋转时，磁场变化在线圈中感应出交变电动势，信号幅值与转速呈正相关。其输出波形在渐开线齿轮下近似正弦波，孔板结构下接近方波。该产品具有抗振动（20g）、宽温工作（-10℃至+120℃）和防护设计，可在烟雾、油气、水气等复杂工业环境中稳定运行。典型测量范围为10-15000r/min（30齿配置），输出信号幅值在30r/min时可达200mV。
安装与适配要求
安装时需保持传感器端面与齿轮顶间隙约1mm，螺纹规格为M16×1。推荐使用模数2-4的渐开线齿轮，材料需选用导磁率强的金属以确保信号质量。若主轴存在轴向位移，需调整磁极中心与齿轮中心对齐。传感器标配双芯高温屏蔽线，标准线长2米（可定制10米内），屏蔽层需接地以增强抗干扰性。配套仪表可选用智能转速表、转速变送器等设备进行信号处理。
应用场景与优势
该传感器广泛应用于电力、石化、冶金等领域的风机转速监测，特别适合长期连续运行的设备状态监测。相比接触式测速方式，其非接触测量特性避免了机械磨损，一体化结构设计提升了可靠性。信号输出无需放大即可直接接入控制系统，配合二次仪表可实现转速显示、超限报警等功能。产品采用全密封工艺，运输安装时需避免强烈撞击以保持内部元件稳定性。
一、简介：
SZCB-03磁阻式转速传感器是高性价比、用途广泛的通用转速传感器，用于导磁性物体的转速测量，采用非接触式测量方式。传感器内部由磁钢、软磁衔铁和线圈组成。其基本测量原理是磁场（磁力线）由磁铁发出，通过衔铁和线圈，当有导磁物体靠近或远离时线圈中磁通量发生变化,线圈感应出电动势的变化,线圈内轴上测速齿轮),感应与转速成比例的频率信号；如果是渐开线齿轮,感应电压则是正弦波。信号幅值大小与转速成正比,与探头端面和齿顶间间隙大小成反比。
性能特点
1.非接触式测量,与被测转动部件不接触,无磨损
2.采用磁电感应原理,无需外接工作电源,输出信号大,不需要放大,抗干扰性能好
3.采用一体化设计,结构简单可靠,具有很高的抗振动和抗冲击特性
4.适应工作环境温度范围广,适用于恶劣的工业环境,如烟雾、油气，水气环境
二、电气指标：
直 流 电 阻：250到350Ω(25℃)
工 作 温 度：-10到+110℃
三、物理指标：
重 量：约285g
抗振 动：20g
螺纹规格： M16×1
安装间隙：0.5-1.0mm，建议0.8mm
材 质：304不锈钢
齿轮材料：齿轮材料应采用导磁率强的金属材料。
齿形：成渐开线齿形是zui合适的齿形。用大模数的齿轮或用其它的齿形将会产生巨大的波形畸变，这将会妨碍精确的测量。如果主轴有轴向移动，则要注意磁极的中心应处在齿轮的中心位置上。
齿轮模数 ：2到 4 齿宽b：大于5mm 。
四、环境指标：
工 作 温 度：-10到+100℃ |
