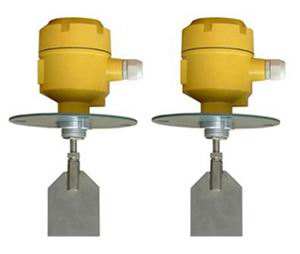

阻旋式料位开关
产品概述
阻旋式料位开关是一种用于检测固体物料(如粉状、颗粒状或块状)料位高度的工业控制设备,广泛应用于现代工业生产过程和仓储部门。该产品通过内置的旋转探针深入被测物料中,当物料达到预设高度时会阻碍探针旋转,从而触发开关动作。其设计结构合理,性能可靠,维护方便,适用于各种敞开或密闭式容器的料位监测与控制。
工作原理
该设备采用永磁电机带动叶片低速旋转(通常为1-6转/分钟),当物料上升至叶片位置时,叶片转动受阻并将阻力传递至检测装置,触发开关信号并切断电机电源。物料下降后,叶片依靠弹簧拉力恢复旋转状态。针对不同比重的物料,可通过调节扭力弹簧实现灵敏度调整,确保检测准确性。
产品特点
阻旋式料位开关采用全密闭结构和特殊油封设计,能有效防止粉尘渗入。其过载保护功能可在叶片承受过大负荷时自动断开电机,避免设备损坏。产品支持水平、垂直或倾斜安装,叶片材质多为不锈钢,具有耐腐蚀、耐磨损特性。机电分离式设计便于维护,且不受物料粒度、湿度、温度等环境因素影响。
应用领域
该设备在水泥、冶金、煤炭、饲料、粮食、化工、制药等行业中表现突出,特别适合高粉尘、防爆等特殊环境。典型应用包括料仓高低限位报警、输送系统堵塞检测等场景。不同型号可适应-40℃至400℃的物料温度范围,满足多种工况需求。
安装与维护
安装时需根据物料特性选择探针长度和材质,建议避开进料口位置或加装防护挡板。水平安装时叶片应与水平面呈10-20°夹角以减少冲击。日常维护需定期清理叶片附着物,检查电源稳定性。产品采用模块化设计,多数部件可现场快速更换。
一、 概述
UZK型阻旋式料位开关适用于各种敞开容器内料位的控制,仪表采用特殊油封设计,具有双层防尘,并有离合器装置保护马达,工作可靠,使用维护方便,广泛用于化工、食品、采矿、塑料、陶瓷等工业行业,是一种较理想的简易流料位控制仪表。
二、 主要技术参数及外形尺寸
供电电源 :220VAC,110VAC,24VDC
消耗功率:3W
接点容量:AC 250V,5A SPDT
转速:1R.P.M
扭力:0.5~1.0kg cm
工作温度:普通型:60℃ 高温型:≤200℃
电气接口:M20×1.5内螺纹

三、 安装使用注意事项
1. 应避开入料口处安装;
2. 在颗粒直径大于15mm的块体或距离入料口下部7米以下安装时,应加探头护盖;
3. 测量粘度较大的粉体时,应从容器的上部向下垂直安装或从侧壁部斜向插入安装。
4. 探头使用温度超过120℃时,由于压电元件寿命缩短,所以应定期检查开关动作是否正常。
 |
