JD-1A电压继电器产品介绍

JD-1A电压继电器是一款通用型电压监测控制设备，适用于电力系统、工业自动化及设备保护领域。产品采用模块化设计理念，能够对电路中的电压参数进行实时监测，并在电压波动超出设定范围时快速触发控制信号，有效保障用电设备的安全稳定运行。

该继电器核心功能为电压阈值监测与动作控制，用户可通过外部调节装置灵活设置动作电压值，操作界面简洁直观。内部采用精密电磁机构与优化电路设计，确保在宽幅电压输入环境下保持稳定的动作特性。触点系统选用银合金材质，具备良好的导电性与抗氧化能力，可承载多种负载类型的通断需求。外壳采用阻燃工程塑料，配合全封闭式结构设计，在防尘防潮的同时有效降低外部电磁干扰的影响。

JD-1A产品系列涵盖交直流多种规格，可适配380V及以下电压等级的配电系统。紧凑的导轨式安装结构便于集成到各类配电柜体，其体积小巧的特点尤其适合空间受限的改造项目。产品经过严格的出厂测试程序，在-25℃至+55℃的环境温度范围内均能保持稳定性能，满足不同地域的气候条件需求。

在新能源领域，该继电器可应用于光伏逆变器、储能系统的电压保护环节；在轨道交通中，为信号设备提供电压异常保护；在工业自动化场景，可配合PLC系统构建完善的设备保护网络。产品设计充分考虑了长期运行的可靠性，触点机械寿命可达10万次以上，配合合理的维护周期可显著降低设备维护成本。

我们持续优化产品细节，提供完善的售前技术咨询与售后支持服务，帮助用户根据实际需求选择适配型号。产品包装内附详细操作说明与接线示意图，便于工程人员快速完成安装调试。通过严格的生产管理体系，确保每台设备在出厂前均完成动作精度、绝缘性能等关键指标的全检流程。

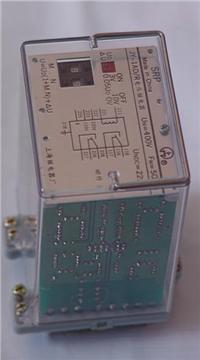

JD-1A电压继电器

1 概述

1.1 用途

JD系列电压继电器（以下简称继电器）适用于电机、变压器和输电线路等设备的保护装置中作过电压保护或低压闭锁的动作元件。

1.2 特点

1.2.1 主回路由集成电路构成具有很高的准确度和返回系数，且动作速度快，功耗小，整定范围宽。该继电器在使用中，无震动，不存在触点粘连及脱轴等现象。

1.2.2 采用BCD码拨盘开关整定，直观方便，改变整定值时无需校验。

1.2.3 具有较高的抗干扰能力和可靠性。

1.3 型号含义

2 结构和工作原理

2.1 结构

JD–1A、2A采用固定安装式屏前接线和屏后接线壳体。其外型及安装开孔尺寸分别见《附录》。

2.2 工作原理

本继电器是以集成电路为核心器件构成的静态式继电器，被测量的交流电压U~ 经隔离采样变压器降压后得到与被测电压成正比的U_i。U_i由整流器进行全波整流、定值整定回路输出脉动电压，再经滤波电路得到与U_i成正比的直流电压U₀。在逻辑判别电路中U₀与直流参考电压U_e进行比较：（1）在过电压继电器中，若直流电压U₀高于参考电压U_e，逻辑判别电路输出正信号，出口继电器动作，信号灯亮；（2）在低电压继电器中，若直流电压U₀低于参考电压U_e，逻辑判别电路输出正信号，出口继电器动作，信号灯亮。反之，逻辑判别电路输出负信号，出口继电器处于不动作状态，信号灯灭。

继电器的原理框图见图1，端子内部接线图见图2。（正视）

图 1 原理框图

图 2 端子内部接线图（正视）（未动作状态）

3 主要技术数据

3.1 电压调整范围

本继电器具有 1~60V、50~460V两种电压调整范围，见表1 。

3.2 直流辅助电源

220V、110V（允许80~260V使用）；48V（允许变化±10%）。

3.3 整定误差：在调整范围内均不大于±3% 。

3.4 返回系数

低电压继电器不大于1.1，可调；过电继电器不小于0.9，可调。

3.5 动作时间和返回时间

低电压继电器： 0.5倍整定值的动作时间不大于20ms；返回时间不大于27ms。

过电压继电器： 1.2倍整定值的动作时间不大于25ms；2倍整定值的动作时间不大于20ms；返回时间不大于30ms。

3.6 功率消耗

交流回路：在加动作值时不大于1.5VA；直流回路：动作前不大于1.5W，动作后不大于2.5W。

3.7 触点性能

继电器在电压不大于250V，电流不大于1A的直流有感负荷、时间常数为5ms的电路中，触点的断开容量为30W。触点允许长期接通电流为2A的负载。

3.8 电寿命不小于10⁴次。

3.9 绝缘电阻：在标准试验大气条件下，各导电电路对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器分别测定其绝缘电阻值，应不小于300MΩ。

3.10 介质强度

在标准试验大气条件下，继电器导电电路对外露非带电金属部分及外壳之间，以及在电气上无联系的不同电路之间，应能承受交流2kV(有效值)50Hz试验电压，历时1min无绝缘击穿或闪络现象。

3.11 重量：JD–1A、2A重约0.5kg。

3.12 可替换相应产品对照表见表1。

3.13 继电器的抗高频干扰符合DL478–92（静态继电保护及安全自动装置通用技术条件）。

表 1

型号	电压整定范围（V、AC）	触点与数量		辅助电源	辅助电源端子号		可替代的继电器型号	备注
型号	电压整定范围（V、AC）	动合	动断	辅助电源	辅助电源端子号		可替代的继电器型号	备注
JD–1A1	1~60 50~460	2		220V 110V 48V	4	6	DJ–122A	低电压
JD–2A1	1~60 50~460	2			4	6	DJ–111	过电压
JD–1A2	1~60 50~460		2		4	6	DJ–112A	低电压
JD–2A2	1~60 50~460		2		4	6	DJ–121	过电压
JD–1A3	1~60 50~460	1	1		4	6	DJ–112A DJ–122A DJ–132A	低电压
JD–2A3	1~60 50~460	1	1		4	6	DJ–111 DJ–121 DJ–131	过电压

4 整定方法

4.1 继电器用BCD码拨盘开关进行整定，其百位、十位、个位的读数与整定值是一致的，单位是“伏”。例如：读数为055（50~460V规格），则整定值为55V其它规格整定类似。

5 使用与维护

5.1 使用本继电器时需加直流辅助电压，接入直流电压时，无需考虑电压的极性，但应注意与额定电压是否相符。

5.2 对于低电压继电器，当只加直流辅助电源时，因交流电压为零而低于动作值，继电器处于动作状态。

5.3 在调整继电器定值时，必须使输入端断电，严禁带电插拔内部元件。

5.4 继电器采用CMOS集成电路元件构成，在调试使用过程中应按照有关要求进行，例如所接仪器必须良好接地等。

6 供应成套性

随产品一起供应的有：

a. 产品合格证；

b. 按合同规定供应的备品，备件及安装附件。

7 订货须知

订货时请指明：

a. 产品型号、名称、数量；

b. 辅助直流电压额定值；

c. 整定范围；

d. 特殊技术要求；

e. 交货日期和地址。
