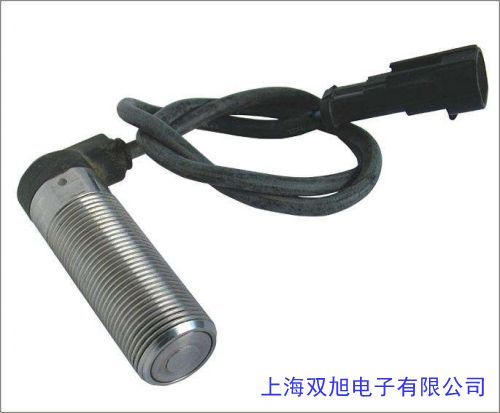

XS12JK-3P/YXG/ZC-2磁电式转速传感器
产品概述
XS12JK-3P/YXG/ZC-2磁电式转速传感器是一种采用电磁感应原理设计的非接触式测速装置，主要用于测量旋转机械的转速。该传感器通过检测导磁物体（如齿轮、叶轮等）的磁通量变化，将机械运动转化为电信号输出，适用于工业环境中对转速的精确监测。其核心组件包括磁钢、软磁衔铁和线圈，工作时无需外部电源供电，结构简单可靠。136
工作原理与特点
传感器通过磁场变化感应转速信号，当导磁齿轮靠近时，线圈中产生与转速成正比的交流电压信号（渐开线齿轮输出正弦波）。信号幅值受转速和探头间隙影响，间隙建议保持在0.5-1.0mm。其优势包括非接触式测量避免磨损、一体化设计抗振动冲击、适应-30℃至+120℃的工作温度范围，并能耐受烟雾、油气等恶劣环境。输出信号强度大且抗干扰性强，可直接与二次仪表连接。345
技术参数与适配性
该传感器输出波形近似正弦波（≥50r/min时幅值≥300mV），测量范围覆盖50-5000Hz（对应50-100000r/min，60齿齿轮）。采用M16×1螺纹安装，外壳为304不锈钢材质，防护等级达IP67，整体重量约100g。可适配模数2-4的渐开线齿轮，齿宽要求大于5mm。信号传输距离可达300米，支持整体电缆或航空插头出线方式，满足不同场景的安装需求。1412
应用场景
广泛应用于电机、汽轮机、风机等旋转设备的转速监控，以及车辆ABS、里程计量等领域。特别适用于需要长期稳定工作的场合，如石油化工、冶金、电力等行业。传感器对安装条件要求宽松，可直接固定在轴承座或机体上，通过监测齿轮或凸起部件的旋转实现速度测量。51117
