8300-A25-B90 8300-A11-B90 8300-A08-B90电涡流转速位移传感器
产品概述
8300-A25-B90、8300-A11-B90和8300-A08-B90电涡流转速位移传感器是基于高频电涡流效应的非接触式测量设备，适用于各类旋转机械的动态和静态位移监测。这三种型号分别对应不同直径规格的探头（Φ25mm、Φ11mm和Φ8mm），可根据实际应用场景选择匹配型号。系统采用模块化设计，由探头、延伸电缆和前置器组成，具有线性范围宽、动态响应快的特点，能有效测量轴位移、振动、转速等参数。1315
技术特点
该系列传感器采用高频同轴电缆和金属铠装保护结构，探头头部采用不锈钢壳体，延伸电缆配备防油保护套，可在油、水、蒸汽等复杂环境中稳定工作。灵敏度覆盖0.6-32V/mm，线性误差≤±2%，工作温度范围达-50℃至+175℃（探头部分）。前置器采用三端SpringLoc端子设计，支持底板和导轨两种安装方式，具备电源极性错误保护和输出短路保护功能。动态响应频率可达10kHz，能满足高速旋转机械的监测需求。4612
应用场景
主要应用于电力、石化、冶金等行业的汽轮机、水轮机、压缩机等大型设备的状态监测。Φ25mm规格适用于胀差测量，Φ11mm规格针对轴向位移监测，Φ8mm规格则专注于轴振动检测。通过实时监测机械转子的径向/轴向位移、偏心、键相等参数，可为设备健康管理提供数据支持。典型应用包括发电机组、风机齿轮箱、大型冷却泵等旋转机械的预测性维护。1820
系统组成

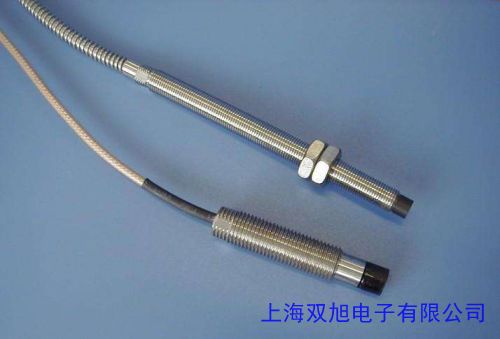

整套系统包含高频探头（可选正装/反装/无螺纹安装方式）、延伸电缆（4m/4.5m/8m/8.5m可选）和前置信号处理器。探头采用PPS工程塑料绝缘，延伸电缆配备SMA自锁接头，前置器集成振荡、滤波、线性补偿等电路。电缆总长分为5m和9m两种规格，用户可根据现场布线需求选择。各组件通过镀金接头连接，具有抗拉抗扭特性，安装时无需特殊工具。151722
测量原理
当金属被测体与探头端面距离变化时，探头线圈阻抗相应改变，前置器将该变化量转换为标准电压或电流信号（可选4-20mA或-2~-18V输出）。测量过程中不受油污介质影响，对被测体表面粗糙度要求较低（轴振动测量建议≤0.8μm）。针对不同金属材料，可通过灵敏度调整获得准确读数。41224
