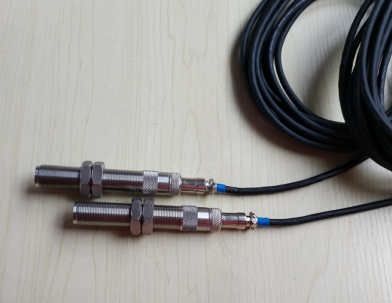

TD-2汽轮机热膨胀位移传感器
产品概述
TD-2汽轮机热膨胀位移传感器是专为汽轮机行业设计的测量设备，主要用于监测汽轮机组在运行过程中的绝对膨胀位移量。该产品采用中频位移传感器作为核心传感元件，具备就地和远传双重指示功能，能够满足不同场景下的监测需求。产品结构设计简洁可靠，抗干扰能力强，适合在电厂等工业环境中长期稳定运行。
技术特点
该传感器具有优异的线性度和测量精度，有效全量程线性度可达±0.25%。产品采用中频差动变压器式位移传感器技术，工作频率为1500Hz，激励电压范围1-20VAC。传感器提供多种量程选择，包括0-25mm、0-35mm和0-50mm等规格，可根据实际应用需求进行选择。产品工作温度范围为-30℃至+100℃，能够适应汽轮机运行环境中的温度变化。
功能优势
TD-2传感器具备就地和远传两种指示方式，就地指示视野开阔，便于现场观察；远传指示采用数字显示，数据清晰直观。产品输出信号为恒流特性，可与各类监控系统配合使用，实现热膨胀位移量的远传指示、报警等功能。传感器结构坚固耐用，不易损坏，能够长期连续工作，维护成本较低。
应用场景
该传感器主要应用于汽轮机汽缸膨胀位移的测量和保护，可安装在汽轮机机壳绝对死点的两侧，监测机壳相对于基础的受膨胀值。通过测量两侧膨胀差值，可以及时发现机壳变形情况，为设备安全运行提供重要数据支持。产品已被国内多家大中型汽轮机制造企业选用，在电力、石化等行业的旋转机械监测领域具有广泛应用。
安装与使用
传感器支持垂直或水平安装方式，可通过底部M8×1.5螺钉磁座吸附在被测壳体上固定。在高温蒸汽等恶劣环境下使用时，建议采取适当的防护措施。产品接线采用两芯屏蔽电缆，连接简单方便。传感器输出为悬浮接地设计，接线端子上标有数字标识，用户可根据需要将1、2和3、4分别短接使用，接线时无需区分A、B端极性。
一、简介：
TD-2 系列绝对膨胀传感器是为汽轮机行业测量汽轮机组绝对膨胀位移所设计的传感器，它有就地和远传两种指示。就地指示视野大，它采用中频位移传感器作为传感元件；远传指示线性好，抗干扰性强，结构简单，不易损坏，可靠性好，能长期连续使用，输出为恒流。已被国内大中型汽轮机制造厂选用，其它精密测量行程的位移场合也可采用。配接LH6072系列位移监视保护仪，可测量汽轮机的汽缸膨胀。
二、电气指标：
行程范围：
TD-2 热膨胀传感器：0～25、35、50mm
励 磁：1500Hz，1～20VAC
线 性 度：有效全量程的±0.25%
三、物理指标：
外形尺寸：见尺寸图
四、环境指标：
使用温度：-10到+100 ℃
相对湿度：≤ 90% 非冷凝 |
