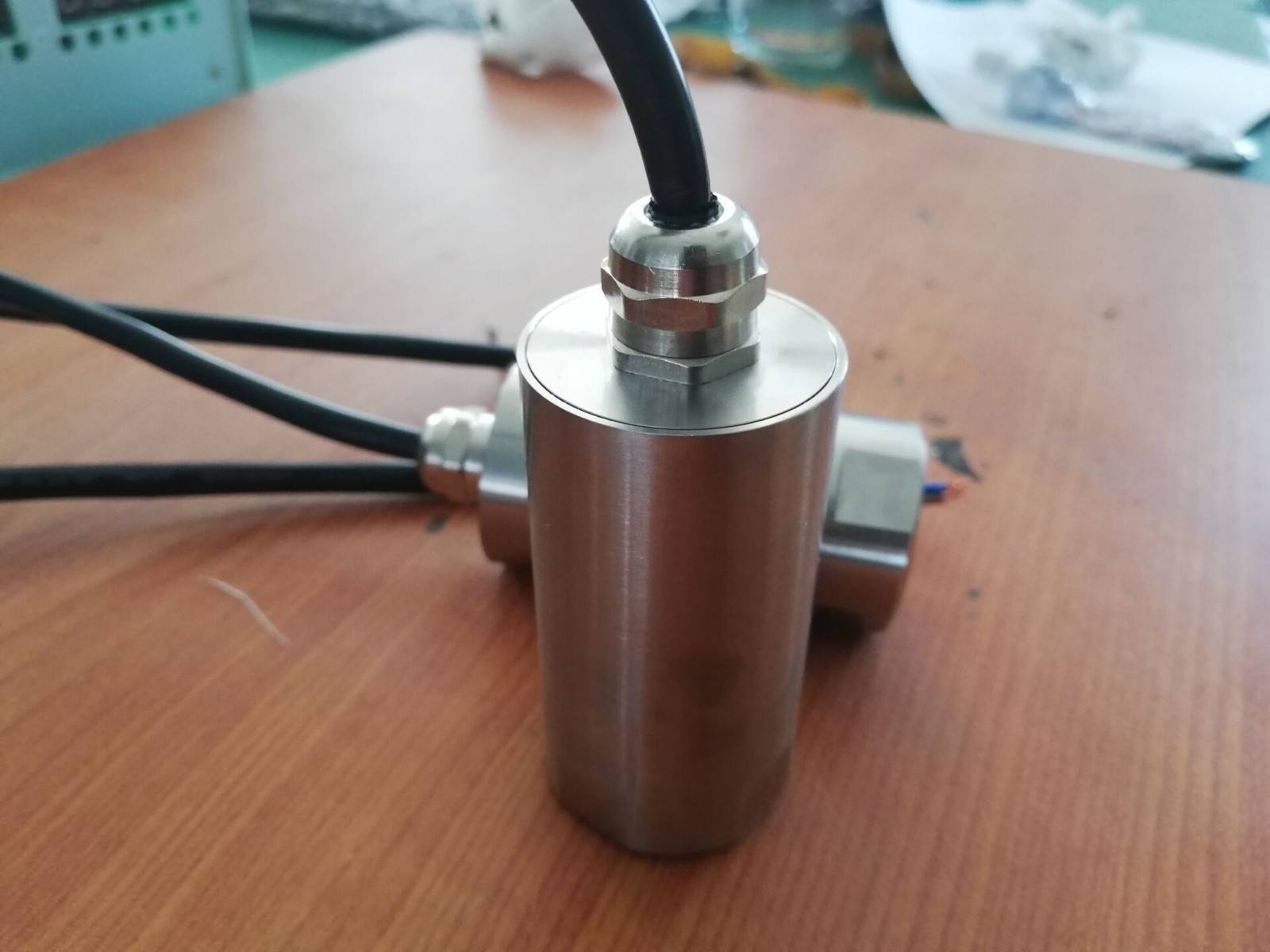

HD-ST-2磁电式振动速度传感器
产品概述
HD-ST-2磁电式振动速度传感器是一款基于磁电感应原理设计的工业级振动监测设备，主要用于旋转机械装置的振动测量。该传感器通过内部运动线圈切割磁力线产生电压信号，无需外部供电即可工作，具有安装简便、可靠性高的特点。其典型应用场景包括汽轮机、压缩机、风机、泵等设备的轴承振动监测，可帮助用户及时发现机械故障隐患。
技术特点
该传感器采用全封闭式结构设计，外壳材质为不锈钢或铝合金，防护等级高，可在-40℃至100℃的环境温度下稳定工作。产品具有10-1000Hz的宽频响应范围，灵敏度为20mV/mm/s±5%，可检测微小至0.01μm的振动幅度。传感器输出信号阻抗低、信噪比优异，能够准确反映设备的中高频振动特征。独特的双头螺钉固定方式（M10×1.5螺纹）确保安装牢固，支持垂直或水平安装以适应不同工况需求。
工作原理
当被测机械产生振动时，传感器内部的惯性质量块带动线圈在磁场中做相对运动，切割磁力线产生与振动速度成正比的电压信号。这种非接触式测量方式避免了摩擦元件带来的磨损问题，保证了长期使用的稳定性。输出信号可直接接入振动监控仪、PLC或DCS系统，形成完整的设备状态监测解决方案。
应用价值
该传感器能有效监测旋转机械的轴承振动状态，通过持续采集振动速度数据，为设备预防性维护提供决策依据。其测量结果有助于识别机械不平衡、对中不良、轴承磨损等常见故障，显著提升设备运行安全性和维护效率。紧凑的φ35×72mm外形尺寸使其适用于空间受限的安装环境，95%湿度条件下仍可正常工作。
产品配置
标准产品配备3米、5米或10米长度屏蔽电缆可选，电缆接头采用工业级防水设计。用户可根据实际需求选择不同灵敏度和频率响应的型号变体。传感器内部结构经过优化设计，能有效抑制电磁干扰，确保在强电磁场环境下仍能获得稳定的测量数据。
一、简介：
HD-ST-2振动速度传感器主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等）。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。安装位置：垂直或者水平安装于被测振动点上，传感器底部用M10×1.5螺钉固定。
HD-ST-2振动速度传感器配接LH6012振动监视保护仪，可测量各种旋转机械的轴承绝对振动，可以早期发现各种旋转机械的故障，输出标准4-20mA电流信号，送给PLC、DCS和DEH系统等。
二、电气指标：
灵 敏 度：20mv/mm/s
频率响应：10到1000 Hz
振频率：10Hz
可测振幅： ≤2000μm(P — P)
最大加速度：10g
三、物理指标：
外形尺寸：φ35×80mm
重 量：约350g
测量方向：垂直或水平
四、环境指标：
温 度： -20℃到+80℃，相对湿度 ≤90% |
