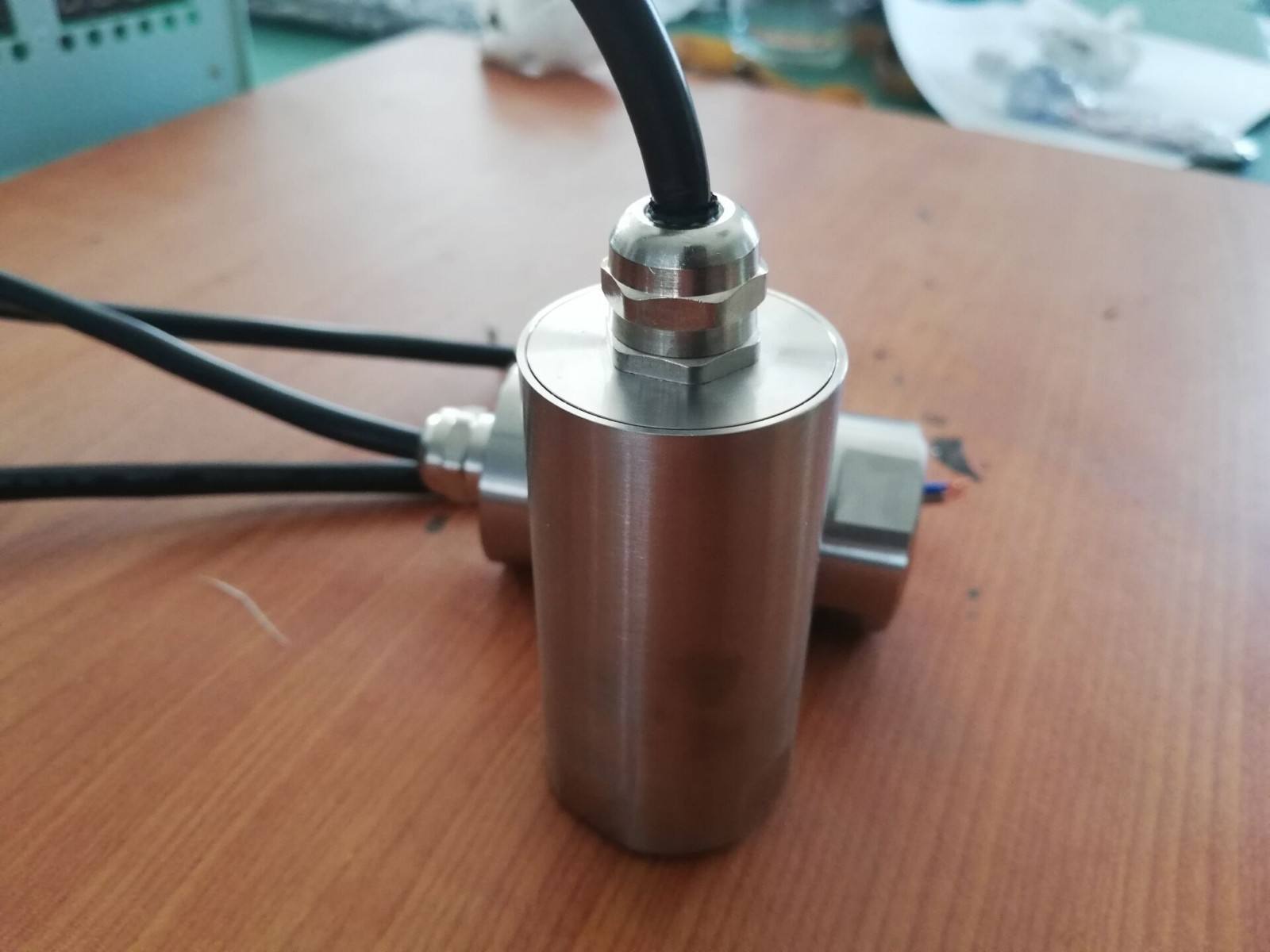

HD-ST-2TH振动速度传感器
产品概述
HD-ST-2TH振动速度传感器是一款采用磁电感应原理设计的工业级振动监测设备，主要用于旋转机械的轴承振动测量。该传感器通过运动线圈切割磁力线将机械振动转换为电压信号，输出与振动速度成正比的电信号，适用于汽轮机、压缩机、风机、水泵等多种旋转设备的振动监测。
技术特点
该传感器具有较宽的频率响应范围（10-1000Hz）和良好的线性度，灵敏度可选20mV/mm/s或30mV/mm/s。采用铝合金外壳设计，防护等级高，能在-40℃至80℃环境温度下稳定工作。传感器底部配有M10×1.5安装螺纹，支持垂直或水平安装方式，安装维护简便。内置运动线圈结构无需外部供电即可工作，输出标准4-20mA电流信号，可直接接入PLC、DCS等控制系统。
应用场景
主要应用于电力、石化、冶金等行业的设备状态监测，可安装在汽轮发电机组、大型水泵、磨煤机等设备的轴承盖上，实时监测机械振动变化。通过配套的振动监视仪表，能够早期发现轴承磨损、转子不平衡等机械故障，为设备预防性维护提供数据支持。其紧凑的设计（φ35×80mm）适合空间受限的安装环境。
性能参数
传感器可测量最大振幅2000μm（峰峰值），承受10g加速度，自振频率约10Hz。输出阻抗≤1kΩ，绝缘电阻≥2MΩ，具有较好的抗干扰能力。产品重量约350g，采用两芯屏蔽电缆输出（棕色/蓝色信号线+黑色屏蔽线），电缆长度可根据需求定制。相对湿度≤95%的环境下可正常工作，无强电磁场干扰。
使用优势
该传感器具有测量精度稳定、长期可靠性好的特点，能够捕捉微小振动变化。其输出信号可直接用于振动趋势分析，帮助用户掌握设备运行状态。产品设计考虑了工业现场的严苛环境，防护结构可有效防止油污、灰尘等污染物侵入，适合长期连续监测使用。
HD-ST-2TH振动速度传感器
简介：
HD-ST-2TH振动速度传感器主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等）。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。安装位置：垂直或者水平安装于被测振动点上，传感器底部用M10×1.5螺钉固定。
HD-ST-2TH振动速度传感器配接LH6012振动监视保护仪，可测量各种旋转机械的轴承绝对振动，可以早期发现各种旋转机械的故障，输出标准4-20mA电流信号，送给PLC、DCS和DEH系统等。
电气指标：
-
灵 敏 度：20mv/mm/s
-
频率响应：10到1000 Hz
-
振频率：10Hz
-
可测振幅： ≤2000μm(P — P)
-
最大加速度：10g
物理指标：
-
外形尺寸：φ35×80mm
-
重 量：约350g
-
测量方向：垂直或水平
