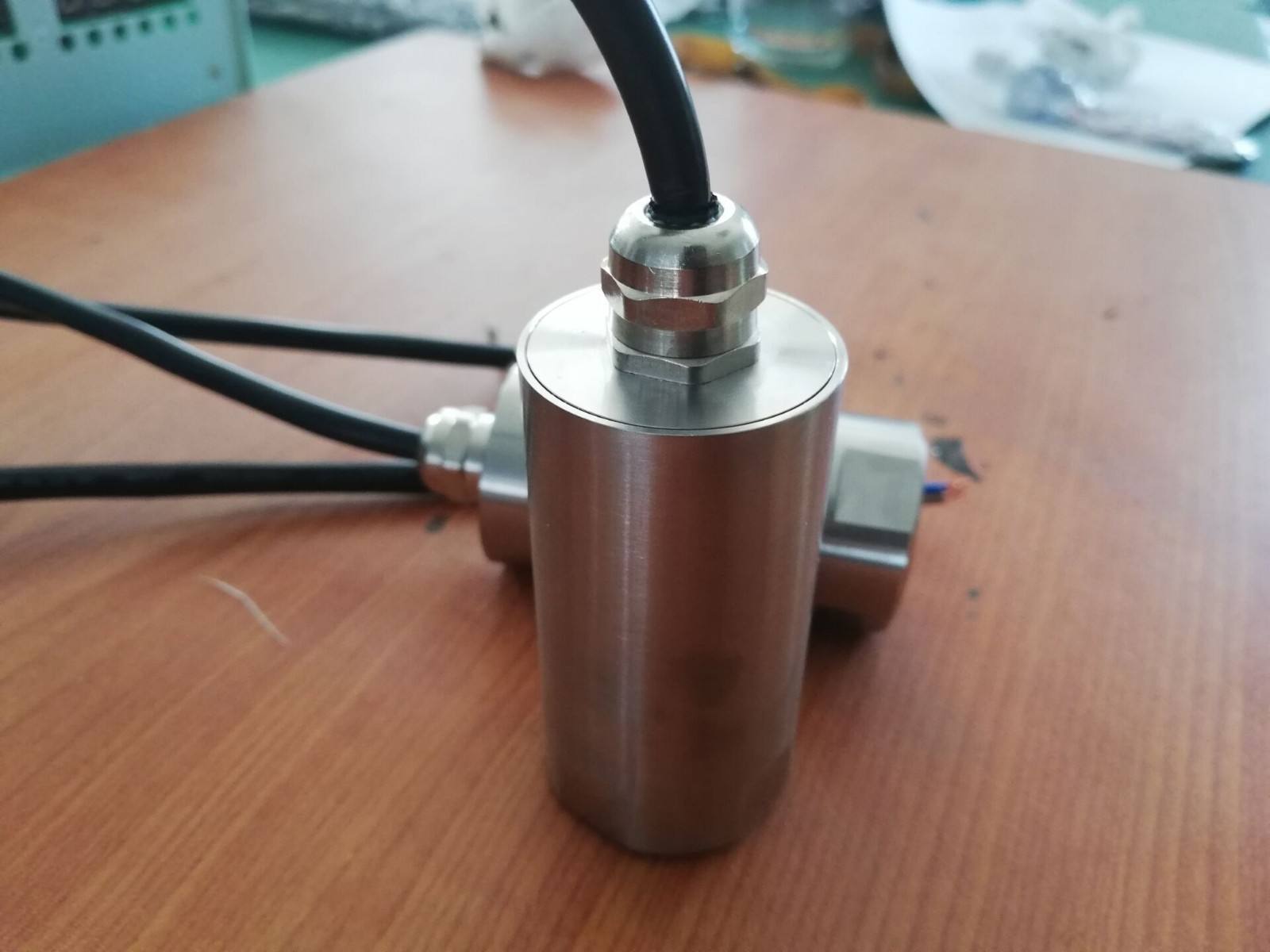

TD-2-50汽轮机热膨胀位移传感器
产品概述
TD-2-50热膨胀传感器是专为汽轮机行业设计的位移测量设备，主要用于监测汽轮机组在运行过程中的膨胀位移变化。该传感器采用中频位移传感元件，具备就地和远传两种指示方式，就地指示视野大，远传指示线性度高且抗干扰性强。其结构设计简单可靠，能够长期稳定工作，输出信号为恒流，适合与各类监控系统配合使用。该产品已被国内多家大型汽轮机制造企业选用，适用于汽轮机汽缸膨胀的精确测量和保护。
工作原理与功能特点
传感器基于差动变压器式位移测量原理，当铁芯在线圈内移动时，通过阻抗变化转换为电压信号，实现位移量的精确测量。其核心组件采用耐高温、耐腐蚀材料制成，确保在-30℃至+100℃环境下稳定工作。产品具有抗干扰能力强、线性度好（±1%满量程）、结构简单不易损坏等特点，能长期连续监测汽轮机壳体热膨胀过程，有效预防因膨胀不均导致的设备变形或应力集中问题。
应用场景与安装要求
该传感器主要用于汽轮机启动、停机或特定工况下壳体热膨胀的监测，需安装在机壳死点两侧，通过两侧测量值差异反映机壳变形情况。安装时需注意避免强磁场干扰，并配合位移监视保护仪（如LH6072系列）使用，可输出4-20mA标准信号接入DCS/PLC系统，实现报警和保护功能。典型量程为0-50mm，还可根据需求选择25mm或35mm规格。
技术参数与配套方案
传感器工作电源为1500Hz交流激励（10-20VAC），输出阻抗250Ω±50Ω，线性度达全量程±1.5%。配套的热膨胀监控仪支持智能报警设置、量程调整及RS485通讯功能，可实时显示膨胀数据并触发继电器动作。产品适用于发电、钢铁、化工等领域，尤其适合汽轮机、压缩机等旋转机械的长期状态监测。
一、简介：
TD-2系列绝对膨胀传感器是为汽轮机行业测量汽轮机组绝对膨胀位移所设计的传感器，它有就地和远传两种指示。就地指示视野大，它采用中频位移传感器作为传感元件；远传指示线性好，抗干扰性强，结构简单，不易损坏，可靠性好，能长期连续使用，输出为恒流。已被国内大中型汽轮机制造厂选用，其它精密测量行程的位移场合也可采用。配接LH6072系列位移监视保护仪，可测量汽轮机的汽缸膨胀。
二、电气指标：
行程范围：
TD-2 热膨胀传感器：0～25、35、50mm
励 磁：1500Hz，1～20VAC
线 性 度：有效全量程的±0.25%
三、物理指标：
外形尺寸：见尺寸图
四、环境指标：
使用温度：-10到+100 ℃
相对湿度：≤ 90% 非冷凝 |
