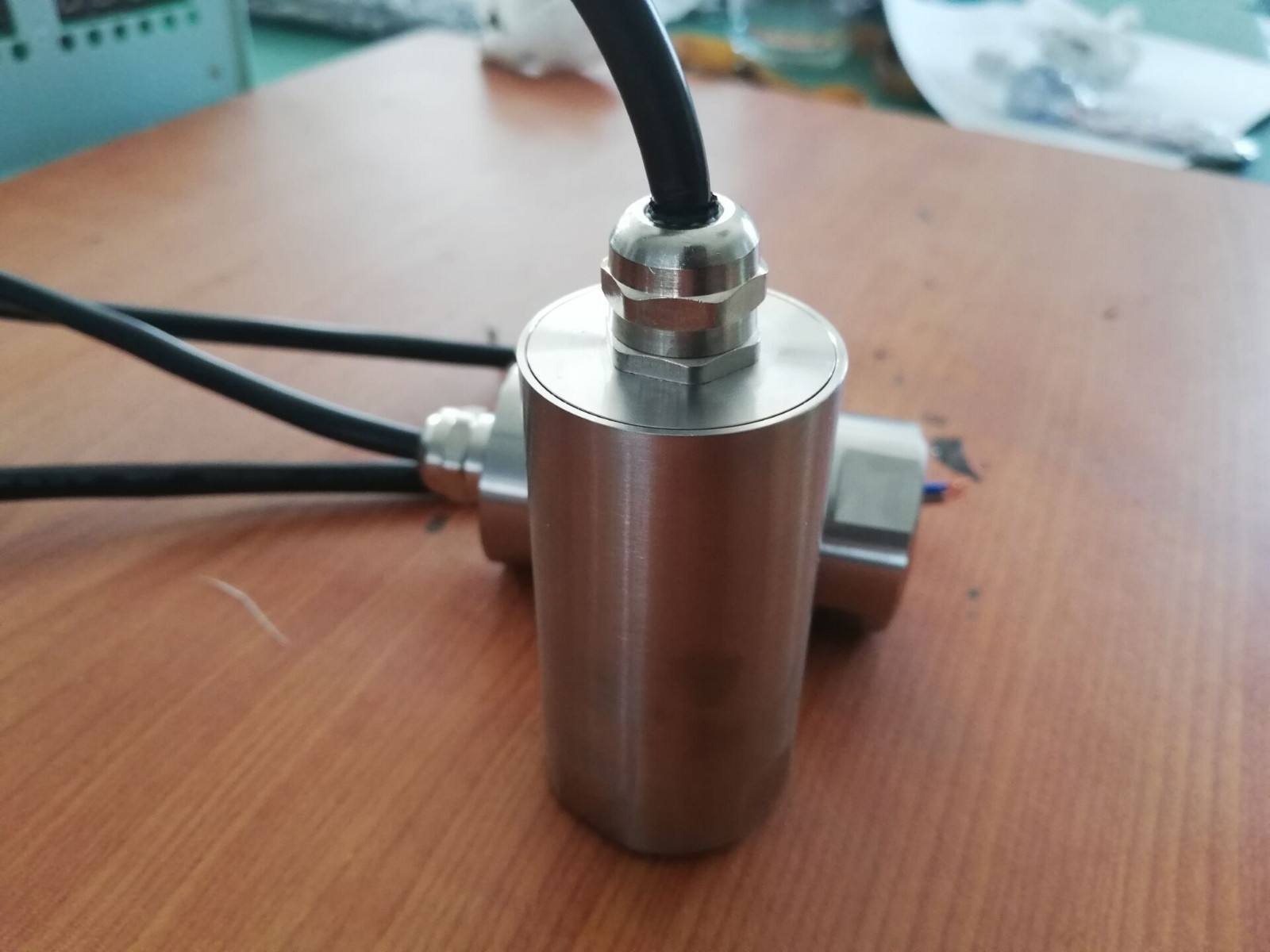

HD-ST-2FB磁电式振动速度传感器
产品概述
HD-ST-2FB磁电式振动速度传感器是一种采用电磁感应原理设计的工业监测设备，主要用于旋转机械装置的振动测量。该传感器通过内部运动线圈切割磁力线产生感应电压，将机械振动转换为电信号输出，适用于汽轮机、压缩机、风机、泵等设备的轴承振动监测。其核心特点是无需外部供电，安装便捷，能有效识别设备早期故障信号。
工作原理与结构特点
该传感器属于惯性式结构，由磁路系统、惯性质量及弹簧阻尼组件构成。当传感器固定在振动体上时，内部线圈与磁铁发生相对运动产生与振动速度成正比的电压信号。外壳采用全不锈钢材质，防护等级高，可适应-30℃至120℃的工作环境，并具备抗电磁干扰能力。传感器底部设计有M10×1.5螺纹孔，支持垂直或水平安装方式，便于现场固定。
技术性能参数
传感器灵敏度为20mV/mm/s±5%，频率响应范围覆盖5-300Hz，可检测最大振幅2mm（峰峰值），加速度承受能力达10g。输出信号可直接接入振动监视保护仪或PLC系统，转换为4-20mA标准电流信号。外形尺寸为φ29×76mm，重量约250g，电缆长度可选3米、5米或10米规格，满足不同场景布线需求。
应用场景与优势
主要应用于电力、石油、化工等行业的旋转机械状态监测，通过实时采集轴承座振动数据，帮助用户评估设备运行状况。相比接触式测量方案，该传感器具有安装灵活、维护简单的特点，特别适用于不便安装电涡流传感器的场合。双线圈设计提升了抗干扰性能，信号输出稳定可靠，适合长期连续监测。
使用注意事项
安装时应确保传感器与测量面紧密接触，避免外力冲击影响测量精度。建议定期检查传感器固定状态及电缆连接情况，在高温或高湿度环境中使用时需注意环境参数是否符合要求。传感器输出信号需配合专用二次仪表进行解析，不建议直接接入普通电压表测量。
简介：
HD-ST-2FB振动速度传感器主要安装在各种旋转机械装置的轴承盖上（如汽轮机、压缩机、风机和泵等）。它是由运动线圈切割磁力线而输出电压的电磁式传感器，因此具有工作时不需要供给电源、安装容易等特点。安装位置：垂直或者水平安装于被测振动点上，传感器底部用M10×1.5螺钉固定。
HD-ST-2FB振动速度传感器配接LH6012振动监视保护仪，可测量各种旋转机械的轴承绝对振动，可以早期发现各种旋转机械的故障，输出标准4-20mA电流信号，送给PLC、DCS和DEH系统等。
电气指标：
灵 敏 度：20mv/mm/s
频率响应：10到1000 Hz
振频率：10Hz
可测振幅： ≤2000μm(P — P)
最大加速度：10g
物理指标：
外形尺寸：φ35×80mm
重 量：约350g
测量方向：垂直或水平
环境指标：
温 度： -20℃到+80℃，相对湿度 ≤90% |
